加工定制：是	品牌：YOKOGAWA/横河	型号：SE220
类型：电磁流量计	测量范围：0-1136m3/h	精度等级：0.5%
公称通径：DN200mm	适用介质：导电液体	工作压力：1.0MPa
工作温度：-40-160℃	规格：产品规格齐全

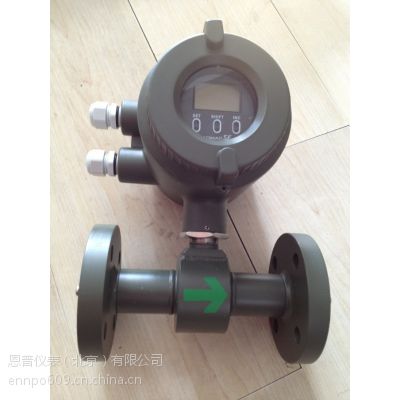

产品名称: 横河电磁流量计
产品型号: ADMAG AXF,AE,SE,CA

ADMAG SE电磁流量计是横河公司新开发的一种电磁流量计，它整体结构更加小巧，价格便宜，但其***度高，使用和维护方便，ADMAG SE 外壳分为两腔，它将电器部分与周围隔开，以便于接线。并且可带BRAIN 或HART通信。

ADMAG SE基本技术规格
  通径: 15，25，40，50，80，100，150，200 mm
  励磁方式: 脉冲 DC 励磁
  衬里: PFA 或 FEP
  电导率:  5 μs / cm
  流速范围: 0 ~ 10 m / s
  ***度: 指示值的 ±0.5 %
  重复性: 指示值 0.2 %
  介质温度: - 10 ~ + 130 ℃
  环境温度: - 20 ~ + 60 ℃
  电源电压: 220 VAC
  流体压力: - 0.1 ~ 4.0 Mpa
  输出信号: 模拟 4 ~ 20 mA 、脉冲、报警
  通信: ( 可选择 ) BRAIN 通信
功耗:  10 W ( 包括传感器和转换器 )
可提供一般型和隔爆型
基本性能指标
***度: ±0.5 %
功耗:  10 W ( 包括传感器和转换器 )
绝缘电阻: 在 500 V DC 时，电源与接地端之间的绝缘电阻为 100 MΩ .
在 500 V DC 时，电源与各输出端之间的绝缘电阻为100 MΩ .
绝缘强度: 1500 V AC ( 电源与接地端之间耐 1 分钟 )
安全所需的标准: IEC 1010 , EN61010
1.按尺寸区分:有直径2600~2.5mm，并且可根据客户的要求来设计,制作。可满足客户的特殊要求。
2.按连接方式区分：有法兰连接型和夹持型。
3.按转换器区分：有一体型和分离型。
4.按特殊用途区分：有潜水型和隔爆本安型等。

规格
SE一体型

	SE100	SE200
管径(mm)	15	25~200
励磁方式	脉冲直流
流量量程(m/s)	0.3~10
最小流体电导率(μS/cm)	5
防护等级	IP67，NEMA4X，JIS C0920防水型
防爆规格	CENELEC(ATEX Directive)，FM
精度	流量的0.5%
再现性	流量的0.1%(最小1mm/s)
衬里材质	特氟龙PFA
电极材质	SUS316L，哈氏合金C-276，钛材，钽材，Pt-Ir，碳化钨
流体压力	-0.1~4MPa : 管径15mm~50mm -0.1~2MPa : 管径80mm~200mm
流体温度	-40~130℃
过程连接	DIN PN10/16/40，ANSI150/300，JIS10K/20K/F12 : Wafer或法兰
输出信号	电流输出(4~20mA DC)，晶体管接点输出(脉冲、报警或状态)
通信	HART或BRAIN
功能	正向和反向流量测量，双范围自动切换，低流量限制报警(流量开关)，累积开关输出
显示器	6 seg. LCD带红外设定开关
电源电压	80~127V AC或90~110V DC，180~264V AC， 20.4~28.8V DC/AC
功耗	10W

SE流管

	SE100	SE200	SE300
管径(mm)	15	25~200	250~400
励磁方式	脉冲直流
流量量程(m/s)	0.3~10
最小流体电导率(μS/cm)	5
防护等级	IP67，NEMA4X，JIS C0920防水型		-----
防爆规格	CENELEC(ATEX Directive)		-----
精度	流量的0.5%
再现性	流量的0.1%(最小1mm/s)
衬里材质	特氟龙PFA
电极材质	SUS316L，哈氏合金C-276，钛材，钽材，Pt-Ir，碳化钨
流体压力	-0.1~4MPa : 管径15mm~50mm -0.1~2MPa : 管径80mm~400mm
流体温度	-40~160℃
过程连接	DIN PN10/16/40，ANSI150/300，JIS10K/20K/F12: Wafer或法兰

SE SE14流量转换器

输出信号	电流输出(4~20mA DC) 晶体管接点输出(脉冲、报警或状态)
通信	HART或BRAIN
功能	正向和反向流量测量，双范围自动切换，低流量限制报警输出(流量开关)，累积开关输出
显示器	6 seg.LCD带红外设定开关
防护等级	IP67，NEMA4X，JIS C0920防水型
防爆规格	CENELEC(ATEX Directive)
电源电压	80~127V AC或90~110V DC，180~264V AC， 20.4~28.8V DC/AC
功耗	11W
安装	2-inch管安装
